一、系统主要功能说明

1、实现主动操作和自动控制装箱功能；

2、实时显示工作状态及装箱数量；

3、可填装不同规格箱子；

4、可按年、月、日进行报表统计、查询和打印

6、远程操作控制

7、变频器控制，提高精度，从而提高产品质量和稳定性

8、采用工业计算机作为上位机监控系统，系统更加稳定

9、操作简单，维护方便

二、部分操作说明

1、手动/自动控制

系统画面设有工作状态显示，在不装箱或装箱暂停状态，可人工随意开启传送带电机。在画面上只需点击对应的电机，弹出对话框，即可控制电机的启停。在自动生产过程中，手动控制无效。

2、货物设置

    可建立不同货物和箱子的数据，装箱过程中可根据不同需要进行装箱管理，其中包括：货物装箱数量、货箱规格、排列方式

    3、装箱货物整理

在货物运输线上，设有货物整理段，使货物到达装箱处时整齐有序，便于装箱。

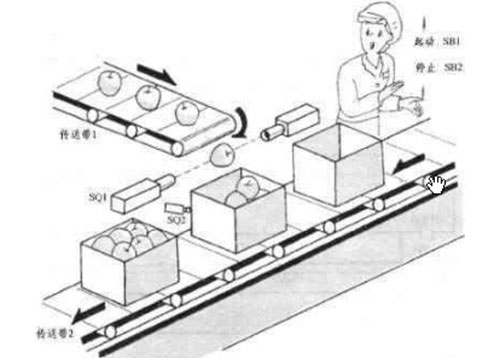

4、装箱方式

    该系统有两个传送带： 包装传送带和产品传送带

   （1）启动按钮按下，包装传送带启动，当箱子进入定位位置后，包装传送带停止。

   （2）等待一秒后，产品传送带启动，物品逐一落入箱，进行计数检测。

   （3）当落入箱内的物品达到设定值，产品传送带停止，并且包装传送带启动。

   （4）按下停止按钮，传输带全部停止。

5、报表查询

可按日、月、年查询原料消耗及产量报表，便于生产统计及管理

三、控制系统配置方案

1、上位机

硬件：上位机采用高品质研华工控机，彩色显示器

软件：上位机使用SIMATIC WINCC，WINCC是在PC机上建立工业控制对象人机接口的一种智能软件包，能与PLC进行通讯，可读取I/O状态，发送指令。

软件开发：PLC控制程序设计，监控组态软件及统计报表设计

2、下位机单元

可编程控制器：采用西门子300系列PLC，配置通讯模块，根据实际控制要求，配置不用型号模块。

变频器及电气控制组件：采用施耐德生产的变频器及电气元件，保证质量。

触摸屏：可代替上位机进行简单操作和管理。
